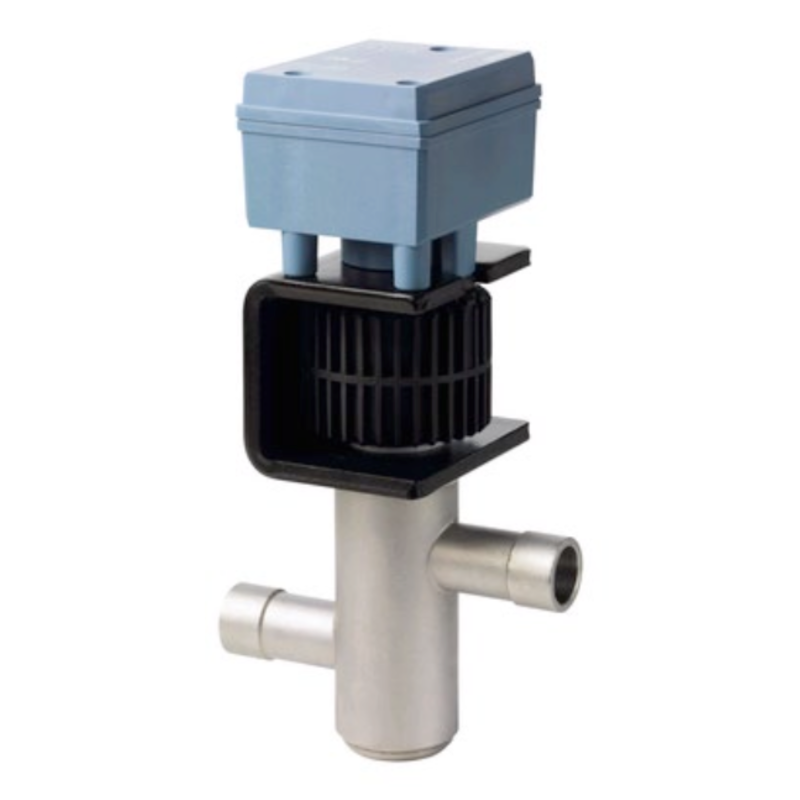

MVL661.15-0.4 – 1/2″
Product specifications
🌬️ Mô tả chung & ứng dụng
-
Loại: Van lạnh modulating (điều chỉnh liên tục) dùng trong hệ thống HVAC / refrigeration.
-
Ứng dụng:
-
Điều tiết môi chất lạnh (refrigerants) trong dàn bay hơi, máy làm lạnh, chiller và bơm nhiệt.
-
Ứng dụng đa chức năng: làm van mở rộng (expansion), van gas nóng (hot-gas) hoặc van điều tiết hút (suction throttle).
-
-
Tương thích môi chất: dùng được với nhiều loại môi chất lạnh an toàn như R22, R134a, R404A, R407C, R410A, R507, R744 (CO₂) nhưng không dùng cho môi chất dễ cháy (flammable) hoặc cho ammonia (R717) mà không xác nhận riêng.
⚙️ Thông số kỹ thuật chính
| Thông số | Giá trị / Mô tả |
|---|---|
| Model | Siemens MVL661.15-0.4 |
| Kích thước kết nối | 1/2″ (DN15) – lắp hàn trong hệ thống lạnh. |
| Kiểu van | 2-way modulating valve (điều chỉnh liên tục). |
| kvs (lưu lượng danh định) | 0.40 m³/h (kvs) và có thể giảm còn ~0.25 m³/h khi cấu hình giảm. |
| Điều khiển tín hiệu | DC 0/2…10 V hoặc DC 0/4…20 mA – điều khiển vị trí van. |
| Phản hồi vị trí | Có tín hiệu phản hồi vị trí van (feedback). |
| Thời gian định vị | < 1 giây (vị trí nhanh, chính xác). |
| Chức năng “fail-safe” | Closed when de-energized – van đóng khi mất điện. |
| Áp suất làm việc tối đa | ~652 psi (45 bar) (áp lực làm việc tối đa). |
| Nhiệt độ môi chất | –40 °C … +120 °C (thậm chí lên tới 140 °C trong thời gian ngắn). |
| Vật liệu thân van | Thép / Inox CrNi; bộ phận bên trong bằng CrNi steel/brass; gioăng PTFE. |
| Tiêu chuẩn bảo vệ | IP65 – chống bụi/nước ở mức phù hợp tủ lạnh kỹ thuật. |
| Vị trí lắp | Đứng tới ngang (upright to horizontal). |
| Rò rỉ tối đa | Rất thấp, khoảng 0.002 % của kvs. |
🧠 Đặc điểm & ưu điểm
🔹 Điều chỉnh lưu lượng chính xác
Van cho phép điều chỉnh lưu lượng môi chất lạnh liên tục theo tín hiệu analog, giúp hệ thống duy trì điều kiện nhiệt độ / tải lạnh ổn định hơn so với van mở/tắt đơn thuần.
🔹 Phản hồi vị trí tích hợp
Trang bị tín hiệu phản hồi vị trí giúp bộ điều khiển biết chính xác độ mở của van, nâng cao khả năng điều khiển vòng kín.
🔹 Hoạt động nhanh và đáng tin cậy
-
Thời gian định vị < 1 s, giúp van phản ứng nhanh với thay đổi yêu cầu tải lạnh.
-
Đóng khi mất điện giúp an toàn vận hành.
🔹 Đa ứng dụng
Có thể sử dụng cho nhiều vị trí kiểm soát trong mạch lạnh như van mở rộng, van bypass gas nóng hay van điều tiết hút.
🔹 Thiết kế bền bỉ
Thân van bằng thép / inox với phủ kín hermetic, không có phớt tĩnh/dynamic kín động, giúp ít cần bảo trì và phù hợp với môi trường lạnh.
📍 Ứng dụng thực tế
✔ Chiller & Heat Pump Systems: điều chỉnh môi chất lạnh trong dàn bay hơi để duy trì công suất lạnh mong muốn.
✔ Refrigeration Circuits: dùng trong hệ thống lạnh thương mại và công nghiệp.
✔ Integration with Control Systems: kết hợp với các bộ điều khiển như PolyCool hoặc Climatix để điều khiển vòng kín hiệu quả hơn.
📌 Tóm tắt nhanh
Siemens MVL661.15-0.4 là van lạnh modulating 1/2″ (DN15) với kvs 0.4 m³/h, dùng tín hiệu analog 0–10 V hoặc 4–20 mA để điều chỉnh lưu lượng môi chất lạnh liên tục trong hệ thống refrigeration và chiller. Van có phản hồi vị trí, đóng lại khi mất điện, chịu được áp lực cao và nhiệt độ rộng, phù hợp với các hệ thống lạnh thương mại và công nghiệp.
